隨著USB Type-C接口的普及，對于USB充電控制器的需求也在不斷增長。FM5888C作為一款高性能的USB充電控制器，其在Type-C接口應用中扮演著重要角色。本文將詳細介紹FM5888C的特性、應用范圍以及典型應用圖。

FM5888C特性

FM5888C是一款雙USB充電控制器，遵循USB電池充電技術規(guī)格修訂版本1.2（BC1.2），支持USB DCP D+線路短接至D-線路。它能夠自動檢測USB數據線路電壓，并自動在數據線路上提供正確的電氣特征，以適應不同的專用充電系統(tǒng)配置。

應用范圍

FM5888C廣泛應用于車輛USB電源充電器、帶有USB端口的AC-DC適配器以及其他USB充電器中。

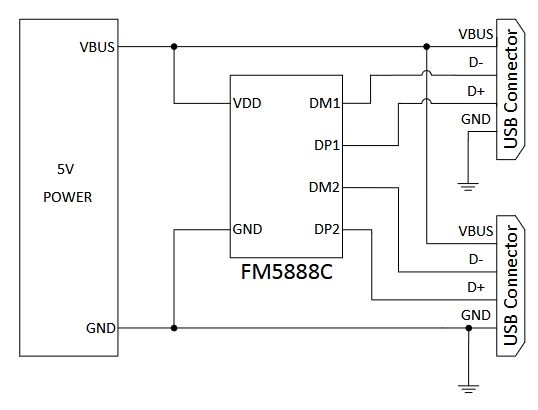

典型應用圖

FM5888C的典型應用圖展示了其在USB充電系統(tǒng)中的連接方式。在該應用中，FM5888C通過DM1、DM2、DP1和DP2引腳與USB連接器的D+和D-線路相連，以提供正確的電壓信號，實現DCP檢測。具體連接方式如下：

VDD：電源供應，需要在VDD引腳和GND之間連接一個0.1uF或更大的陶瓷電容。
GND：接地連接。
DP1/DP2：連接到USB連接器的D+或D-線路，為連接的便攜設備提供正確的電壓，以進行DCP檢測。
DM1/DM2：同樣連接到USB連接器的D+或D-線路，提供正確的電壓。

電氣特性

FM5888C的工作電壓范圍為4.5V至5.5V，其數據線路輸出電壓在2.57V至2.84V之間，輸出阻抗在10KΩ至18KΩ之間。

結論

FM5888C以其強大的自動檢測功能和廣泛的應用范圍，成為了USB Type-C接口充電解決方案的理想選擇。通過其簡化的應用圖，我們可以看到FM5888C如何輕松集成到各種USB充電設備中，提供高效、可靠的充電性能。
