LP3667BH是一款高性能的初級側調節(PSR)控制IC，廣泛應用于適配器、充電器和LED驅動電源等場合。它以其高集成度和簡易的外圍設計而受到青睞。本文將為您提供一個詳細的指南，說明如何為L(zhǎng)P3667BH設置輸出電壓。

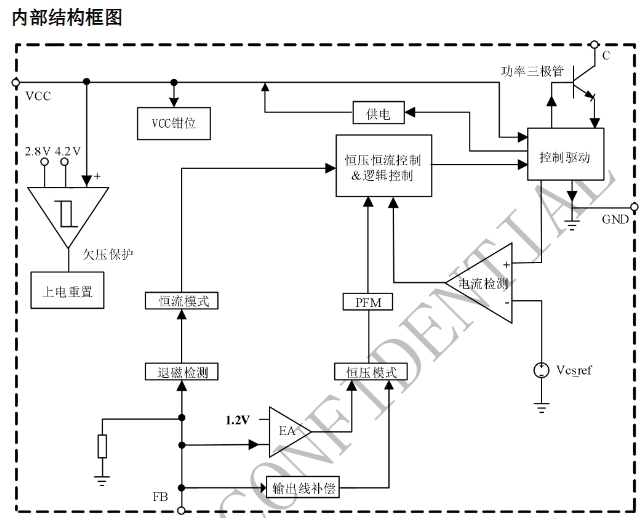

LP3667BH輸出電壓設置原理

LP3667BH通過電阻采樣反激電壓，電阻分壓后的電壓與內部基準比較形成閉環，以此來恒定輸出電壓Vo。輸出電壓的設置主要依賴于外部電阻的配置。

輸出電壓計算公式

LP3667BH的輸出電壓可以通過以下公式計算：

Vout=VFB×(1+RFBHRFBL)Vout=VFB×(1+RFBLRFBH)

其中：

    VFBVFB 是反饋基準電壓，典型值為1.2V。
    RFBHRFBH 是FB外接的上偏電阻。
    RFBLRFBL 是FB下偏電阻，內置于IC內部。

設置輸出電壓的步驟

    確定所需輸出電壓：首先，您需要確定您的應用所需的輸出電壓。

    選擇FB外接電阻：根據所需的輸出電壓，選擇合適的RFBHRFBH和RFBLRFBL值。通常，RFBLRFBL是固定的，而RFBHRFBH需要您根據輸出電壓計算得出。

    計算RFBHRFBH：使用上述公式，重新排列得到RFBHRFBH的值：
    RFBH=Vout?VFBVFB×RFBLRFBH=VFBVout?VFB×RFBL

    考慮線損補償：在實際應用中，還需要考慮輸出線上的電壓降，可能需要對RFBHRFBH進行適當調整以補償這部分電壓降。

    測試和驗證：在電路板上安裝選定的電阻后，進行測試以驗證輸出電壓是否符合預期。

注意事項

    確保所選電阻的功率額定值足以承受電路中的實際電流。
    在設計時，考慮到溫度對電阻值的影響，選擇適當?shù)碾娮韫睢?br/>    在高功率應用中，可能需要額外的熱管理措施以保持電阻的穩定性。

結論

通過上述步驟，您可以為L(zhǎng)P3667BH設置所需的輸出電壓。正確的電阻選擇和配置是確保電源穩定性和效率的關鍵。在設計過程中，始終考慮到所有相關因素，包括線損補償和熱管理，以實現最佳性能。通過精心設計，LP3667BH可以為您的電源應用提供穩定可靠的輸出電壓。
