在現代電子設備中，電源設計是確保設備性能和可靠性的關鍵環節。FT8440S-RT是一款高性能、高精度的非隔離Buck功率變換器，適用于12V 200mA的電源應用。本文將詳細介紹FT8440S-RT在該應用中的電路設計及其優勢。

FT8440S-RT芯片特性

FT8440S-RT集成了多種先進的功能和特性，使其在電源設計中具有顯著優勢：

高精度輸出：該芯片能夠提供±3%的高精度恒壓輸出，確保設備在不同負載條件下都能獲得穩定的電壓。

集成高壓?jiǎn)?dòng)電路：內置650V高壓?jiǎn)?dòng)電路和高壓功率開關，減少了外部元件的需求，簡化了電路設計。

多種保護功能：包括VCC欠壓保護、過壓保護、過溫保護、逐周期過流保護和輸出短路保護，大大提高了系統的可靠性。

低靜態功耗：在12V輸出時，靜態功耗僅為50mW，有助于降低系統的整體能耗。

快速啟動：?jiǎn)?dòng)時間僅為50毫秒，確保設備能夠迅速響應。

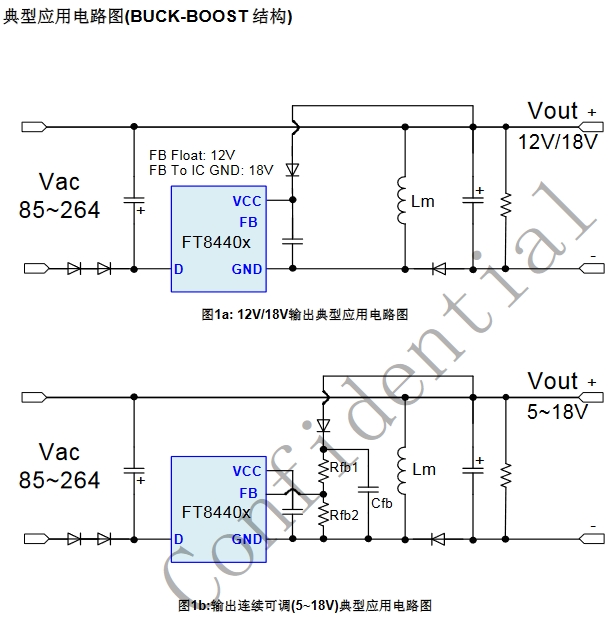

應用電路圖設計

在設計12V 200mA的電源電路時，F(xiàn)T8440S-RT的電路設計相對簡單且高效。以下是其典型應用電路的設計要點：

輸入電源：

輸入電壓范圍為85VAC至265VAC，適用于全球大多數電網環境。
通過整流橋?qū)⒔涣麟妷恨D(zhuǎn)換為直流電壓，為后續電路提供穩定的輸入。

輸出電壓設定：

FT8440S-RT通過FB腳設定輸出電壓。在該應用中，F(xiàn)B腳懸空即可實現12V的輸出。

如果需要調整輸出電壓，可以通過在FB腳與地之間連接分壓電阻來實現。

電感和電容選擇：

選擇合適的電感和電容對于確保電路的穩定性和效率至關重要。電感值應根據輸入電壓、輸出電壓和負載電流進行計算。

輸出電容用于平滑輸出電壓，減少紋波。通常選擇電解電容和陶瓷電容的組合，以提高濾波效果。

保護電路設計：

利用FT8440S-RT內置的多種保護功能，確保電路在異常情況下能夠及時響應，避免損壞。

例如，當輸入電壓過低時，欠壓保護功能會啟動，防止芯片在不穩定的電壓下工作。

應用場景與優勢

FT8440S-RT適用于多種應用場景，如小家電、智能家居設備等。其高精度輸出和低功耗特性使其成為這些應用的理想選擇。此外，其簡單的電路設計和集成的保護功能大大降低了設計難度和成本。

綜上所述，F(xiàn)T8440S-RT在12V 200mA電源應用中表現出色，其高效的性能和可靠的保護功能使其成為工程師在設計電源時的優選方案。通過合理的設計和元件選擇，可以構建出高效、穩定且經濟的電源系統，滿足現代電子設備的需求。
