在現代電源設計中，提高效率和減少功耗是關鍵目標。FT8371C是一款高性能的次邊同步整流芯片，專為DCM（不連續導通模式）和QR（準諧振）模式的反激轉換器設計，能夠顯著提高系統的效率。本文將詳細分析FT8371C的特性、應用和設計要點，幫助工程師更好地理解和應用這款芯片。

芯片概述

FT8371C是一款高性能次邊同步整流驅動器，內置同步整流MOSFET，適用于DCM和QR模式的反激轉換器。該芯片能夠大幅提高系統效率，特別適用于需要高效率和低功耗的應用場景，如適配器、充電器等。

訂購信息

FT8371C提供多種封裝選項，具體如下：

    FT8371A：推薦最大輸出功率10W（5V2.0A），封裝形式為SOP8。
    FT8371B：推薦最大輸出功率13W（5V2.6A），封裝形式為SOP8。
    FT8371C：推薦最大輸出功率16W（5V3.2A），封裝形式為SOP8。

主要特性

    支持DCM和QR模式：適用于各種反激轉換器，能夠適應不同的工作模式，提高設計的靈活性。
    集成同步整流MOSFET：內置的同步整流MOSFET具有柵電容小、導通電阻小、開關速度快等特性，有效減少次邊整流的功率損耗。
    極少外圍元器件：設計簡潔，減少了外圍元件數量，降低了成本和設計復雜度。
    輸出電壓欠壓快速檢測：能夠快速檢測輸出電壓，當輸出電壓低于設定值時，會發送一個周期信號提醒原邊控制器，配合FT8393X系列芯片使用時，可以實現優越的動態響應。
    防止誤動作：通過檢測MOS管漏源兩端電壓，有效避免因激磁振蕩引起的誤動作，提高系統的穩定性。

典型應用

FT8371C廣泛應用于以下領域：

    適配器：為各種電子設備提供高效的電源解決方案。
    充電器：適用于手機、平板電腦等設備的充電器，提高充電效率和速度。
    其他DCM或QR反激轉換器：適用于需要高效率和低功耗的電源設計。

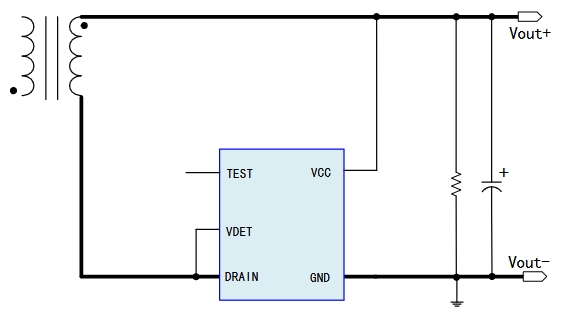

典型應用電路

FT8371C的典型應用電路如下圖所示：

結論

FT8371C是一款高性能的次邊同步整流芯片，適用于DCM和QR模式的反激轉換器。通過內置的同步整流MOSFET和快速檢測功能，F(xiàn)T8371C能夠顯著提高系統的效率和動態響應性能。其簡潔的設計和極少的外圍元件，使其成為適配器、充電器等應用的理想選擇。通過嚴格的設計和測試，F(xiàn)T8371C在性能和可靠性方面均表現出色，能夠滿足現代電源設計的高標準要求。
