在電子電路設計中，MOSFET（金屬-氧化物-半導體場效應晶體管）是一種極為重要的半導體器件，廣泛應用于開關電源、電機驅動、信號放大等多種電路中。對于MOSFET管的選型與應用，VGS（柵源電壓）和VDS（漏源電壓）是兩個關鍵參數，它們在不同應用場景下各有其重要性，本文將詳細解析這兩個參數，并探討它們在MOSFET管選型中的重要性。

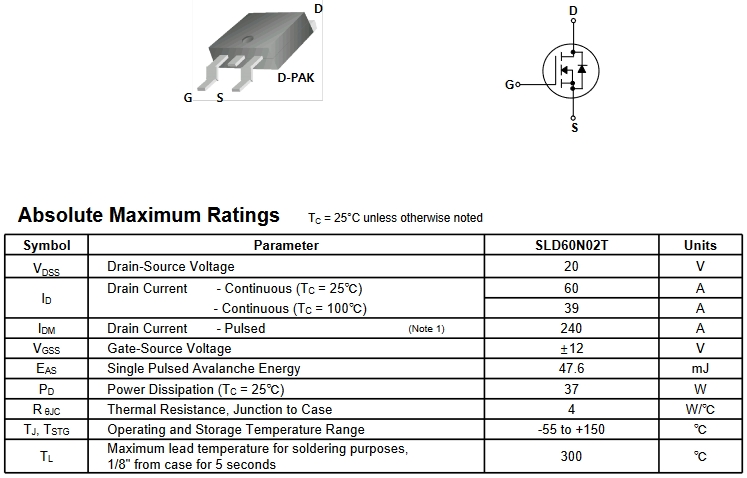

VGS（柵源電壓）

定義與作用

VGS是指MOSFET的柵極（G）與源極（S）之間的電壓。它是控制MOSFET導通與截止的關鍵參數。對于N溝道增強型MOSFET，當VGS大于開啟電壓（Vth）時，MOSFET導通；當VGS小于Vth時，MOSFET截止。開啟電壓Vth是MOSFET開始導通的最小VGS值，不同的MOSFET型號，其Vth值不同，一般在1V至4V之間。

應用場景的重要性

    開關電源中的應用：在開關電源中，MOSFET通常工作在開關狀態?？刂齐娐吠ㄟ^改變VGS的高低電平來控制MOSFET的導通與截止，從而實現對電源輸出的調節。例如，在PWM（脈沖寬度調制）控制的開關電源中，控制芯片輸出的PWM信號直接加到MOSFET的柵極，通過調整PWM信號的占空比來改變MOSFET的導通時間，進而調節電源的輸出電壓和電流。此時，VGS的穩定性和快速響應性至關重要，它直接影響電源的轉換效率和輸出穩定性。

    邏輯電平驅動的兼容性：在一些數字邏輯電路驅動MOSFET的應用中，VGS的電平兼容性是一個關鍵問題。例如，常見的CMOS邏輯電路輸出電平為3.3V或5V，而有些MOSFET的開啟電壓Vth較高，直接用邏輯電平驅動可能無法使其完全導通。這就需要選擇低Vth的MOSFET，或者使用電平轉換電路來提高VGS，以確保MOSFET能夠可靠地工作在導通狀態。因此，在設計邏輯電平驅動的電路時，必須充分考慮VGS與邏輯電平的匹配關系。

VDS（漏源電壓）

定義與作用

VDS是指MOSFET的漏極（D）與源極（S）之間的電壓。當MOSFET導通時，VDS主要影響MOSFET的導通電阻（RDS(on)）和功率損耗。在MOSFET截止時，VDS決定了MOSFET的耐壓能力。

應用場景的重要性

    功率損耗與散熱設計：在高電流應用中，如電機驅動、大功率LED驅動等，MOSFET的導通電阻RDS(on)會因VDS的變化而產生功率損耗。功率損耗P = I^2 × RDS(on)，其中I為流過MOSFET的電流。因此，選擇具有低RDS(on)的MOSFET可以有效降低功率損耗，減少熱量產生，提高系統的效率和可靠性。同時，根據VDS和電流的大小，需要合理設計散熱措施，如加裝散熱片、使用風扇散熱等，以確保MOSFET在安全的溫度范圍內工作。
    耐壓能力與電路保護：在高電壓應用中，如高壓開關電源、逆變器等，MOSFET的VDS耐壓能力至關重要。如果VDS超過MOSFET的耐壓極限，會導致MOSFET擊穿損壞。因此，在設計高電壓電路時，必須選擇具有足夠高VDS耐壓的MOSFET，并考慮電路中的過壓保護措施，如使用TVS（瞬態電壓抑制）二極管、壓敏電阻等，以防止電壓瞬變對MOSFET造成損害。

VGS與VDS的重要性對比

VGS和VDS在MOSFET管的應用中都具有不可替代的重要性，很難簡單地判定哪一個更重要，它們的重要性取決于具體的應用場景和設計要求。

    從控制角度：VGS是控制MOSFET導通與截止的核心參數，它直接決定了MOSFET的工作狀態。在需要精確控制MOSFET開關動作的場合，如高速開關電路、精密信號放大電路等，VGS的穩定性、響應速度和電平兼容性是首要考慮的因素。

    從功率處理角度：VDS在MOSFET的功率處理能力方面起著關鍵作用。在高功率、高電壓的應用中，VDS的耐壓能力和對功率損耗的影響是設計的重點。選擇合適的VDS參數可以確保MOSFET在高功率條件下穩定工作，同時優化系統的效率和散熱性能。

結論

綜上所述，MOSFET管的VGS和VDS參數都極為重要，它們分別從控制和功率處理兩個關鍵方面影響著MOSFET的性能和應用。在實際的電路設計中，設計人員需要根據具體的應用需求，綜合考慮VGS和VDS的參數特性，選擇合適的MOSFET型號，并進行合理的電路設計和保護措施，以確保電路的穩定、高效和可靠運行。只有充分理解和合理運用這兩個參數，才能充分發揮MOSFET在電子電路中的優勢，實現優秀的電路設計。
