隨著電子設備對電源適配器的需求日益增長，市場對電源芯片的性能和效率要求也越來越高。本文將介紹一系列針對9V、12V、20V和24V適配器的電源芯片方案，旨在為設計者提供高效能、高可靠性的電源解決方案。

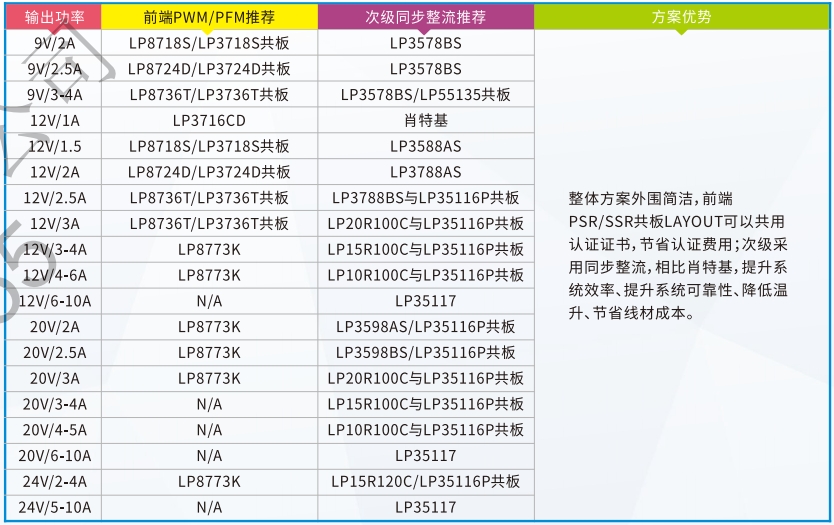

對于9V輸出功率的適配器，推薦使用以下芯片組合：
前端PWM/PFM推薦：LP8718S/LP3718S共板，這些芯片以其高效率和穩定的輸出電壓而受到青睞。
次級同步整流推薦：LP3578BS，這款芯片能夠提供高效的同步整流，減少能量損耗。
對于12V輸出功率的適配器，我們提供多種方案以適應不同的功率需求：
12V/1A：LP3716CD，適用于低功率需求。
12V/1.5A至12V/3A：LP8718S/LP3718S共板或LP8724D/LP3724D共板，這些芯片能夠提供穩定的電壓輸出和高效率。
12V/3-4A至12V/6-10A：LP8773K，這款芯片適用于高功率需求，提供強大的電源管理。
對于20V輸出功率的適配器，推薦使用LP8773K芯片，這款芯片能夠處理從2A到6-10A的廣泛功率范圍，搭配LP3598AS/LP35116P共板或LP35117芯片，以實現高效的同步整流。
對于24V輸出功率的適配器，LP8773K芯片同樣適用，能夠處理2-4A至5-10A的功率范圍，搭配LP15R120C/LP35116P共板或LP35117芯片，以實現高效率和高可靠性。
外圍簡潔：整體方案設計簡潔，易于集成和維護。
共板LAYOUT：PSR/SSR共板LAYOUT可以共用認證證書，節省認證費用。
同步整流：次級采用同步整流技術，相比肖特基整流，提升系統效率、提升系統可靠性、降低溫升、節省線材成本。
本文推薦的9V/12V/20V/24V適配器系列電源芯片方案，不僅提供了多樣化的選擇以適應不同的功率需求，還通過采用同步整流技術和共板LAYOUT設計，實現了高效率和高可靠性。這些方案能夠幫助設計者在確保電源適配器性能的同時，降低成本并提高市場競爭力。
