在現代電子設備中，開關電源因其高效率和小型化的特點而變得越來越重要。LP2702A作為一款高效率、高精度的非隔離降壓開關電源恒壓控制驅動芯片，適用于85VAC至265VAC全范圍輸入電壓的非隔離Buck拓?fù)浣Y(jié)構，尤其適用于小家電、白色家電等電源的驅動。本文將詳細介紹LP2702A芯片的特點，并探討如何利用該芯片打造一個隔離式、低成本的開關電源電路方案。

LP2702A芯片特點

LP2702A芯片具有以下顯著特點：

高效率和高精度：LP2702A內部集成了500V功率開關，采用特有的恒壓控制模式，可以在電感電流斷續模式（DCM）和電感電流連續模式（CCM）下穩定工作。

數字控制，無需環路補償：LP2702A特有的數字控制技術，簡化了設計流程，無需復雜的環路補償。

集成高壓供電：LP2702A集成了高壓供電，減少了外部組件的需求。

多重保護功能：包括VBP鉗位電路、VBP欠壓保護、輸出短路保護和過熱保護等功能，提高了系統的可靠性。

隔離式低成本開關電源電路方案

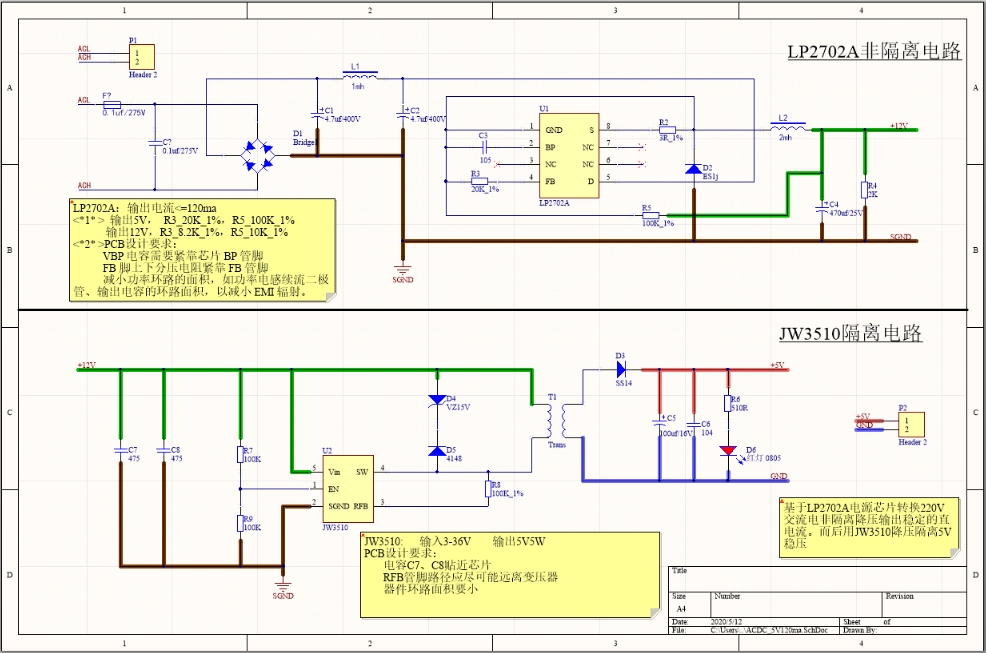

基于LP2702A的開關電源電路方案，可以結合JW3510微功率隔離反激轉換器來實現。JW3510通過采樣隔離輸出直接來自一次側反激的電壓波形，不需要第三個繞組或調節用光隔離器，輸出電壓可以用一個外部電阻編程。該方案具有以下優勢：

安全可靠：結合LP2702A和JW3510，可以實現短路保護和過流保護功能，當負載過大時，電源會出現間歇性通斷的異常狀況，保護電路不受損害。

造價低廉，體積小：該方案不僅成本低廉，而且體積小，適合空間受限的應用場景。

穩定的輸出電壓：JW3510能夠穩定輸出5V電壓，適用于需要穩定電源的電子設備。

結論

LP2702A芯片以其高效率、高精度和多重保護功能，在開關電源領域中占有一席之地。結合JW3510微功率隔離反激轉換器，可以構建一個隔離式、低成本的開關電源電路方案，適用于多種電子設備。這種方案不僅提高了電源的穩定性和安全性，而且降低了成本和體積，滿足了現代電子設備對電源的多樣化需求。
