LP3710AA是一款由深圳市三佛科技有限公司提供的反激PSR（Power Supply Regulator）控制器芯片，以其高效能和多功能性在電源管理領域中占有一席之地。本文將深入探討LP3710AA芯片的開關頻率調整能力及其技術規格和典型應用。

LP3710AA框架圖及技術規格

LP3710AA芯片具備以下技術規格：

低啟動電流：小于2微安培，這意味著在啟動時消耗的電流非常少，有利于節能。

混合操作模式：支持脈寬調制（CCM）和準諧振（QR）模式，能夠在不同負載條件下實現高轉換效率。

恒定電壓/定電流操作：能夠根據負載需求調整輸出，保持電壓和電流的穩定。

輸出短路保護：在輸出短路時提供保護，防止芯片損壞。

FB Pin 開路/短路保護：對反饋引腳提供保護，增強了芯片的可靠性。

軟驅動：提供軟啟動功能，減少啟動時的電流沖擊。

Vcc Pin 過電壓保護：保護芯片不受過高電壓的影響。

IC內部過溫度保護：在芯片溫度過高時自動降低功率或關閉，以保護芯片。

LP3710AA開關頻率調整能力

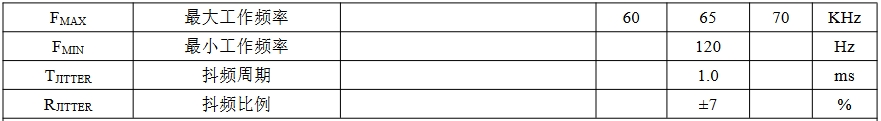

根據技術規格，LP3710AA芯片的開關頻率是固定的，為65kHz。這意味著LP3710AA芯片不支持外部調整開關頻率。固定的開關頻率有助于簡化設計，確保在不同應用中的一致性和可靠性。然而，這也可能限制了設計者在特定應用中對開關頻率進行優化的能力。

LP3710AA典型應用圖

LP3710AA芯片的典型應用包括：

手機適配器：由于其高效率和穩定的輸出，LP3710AA非常適合用于手機充電器。

低功率AC/DC適配器：適用于各種低功率設備的電源適配器，如小型家電或便攜式電子設備。

結論

LP3710AA芯片以其固定的65kHz開關頻率和一系列保護功能，為電源設計提供了一個可靠和高效的解決方案。雖然它不支持開關頻率的調整，但其固定的頻率和優化的設計使其成為多種電源應用的理想選擇。設計者可以利用LP3710AA芯片的固定頻率特性，來簡化設計流程并確保產品的一致性和可靠性。
