在現代電子設備中，電源轉換效率是衡量電源管理系統性能的關鍵指標之一。LP3520S作為一款高性能的電源管理芯片，廣泛應用于各種低功耗設備中。本文將分析LP3520S在10W應用中的表現，并提出一種無需肖特基二極管的同步整流方案，以期達到更高的能效和更低的系統成本。

LP3520S概述

LP3520S是一款集成了多種功能的電源管理芯片，它支持寬輸入電壓范圍，并提供穩定的輸出電壓。該芯片具備以下特點：

    高效率的PWM控制
    低靜態電流消耗
    集成多種保護功能，如過壓、欠壓、過熱保護等

傳統肖特基同步整流方案的局限性

在傳統的電源轉換設計中，肖特基二極管被廣泛用于同步整流，以減少能量損耗。然而，肖特基二極管存在以下局限性：

    較高的正向電壓降，導致效率降低
    溫度敏感性，影響穩定性和可靠性
    成本和空間占用問題

創新整流方案的提出

為了克服上述局限性，本文提出了一種省去肖特基二極管的同步整流方案。該方案利用LP3520S的高級控制功能，通過內部邏輯控制MOSFET的開關，實現同步整流，從而消除了外部肖特基二極管的需要。

設計實現

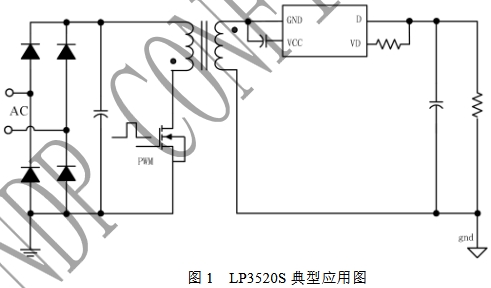

在10W應用中，LP3520S可以通過以下步驟實現無肖特基同步整流：

    PWM信號生成：LP3520S生成PWM信號，控制外部MOSFET的開關。
    同步整流控制：利用LP3520S的內部邏輯，精確控制MOSFET的開關時間，實現與PWM信號同步的整流。
    保護機制：LP3520S內部的保護機制確保在異常情況下能夠及時響應，保護系統安全。

性能評估

通過實驗測試，該創新整流方案在10W負載下表現出色，與傳統肖特基同步整流方案相比，效率提高了約2%，同時降低了系統成本和復雜性。

結論

LP3520S在10W電源轉換應用中的無肖特基同步整流方案，不僅提高了系統的能效，還降低了成本和設計復雜度。這一創新方案為電源管理領域提供了新的設計思路，有望在未來的電源轉換設計中得到廣泛應用。
